Rendre vos interrupteurs design intelligents sans les dénaturer est possible, à condition de maîtriser les contraintes cachées derrière le mur, et non la technologie visible.
- Le principal obstacle n’est pas le choix du module, mais la profondeur de vos boîtes d’encastrement (souvent 40mm).
- L’absence de fil neutre n’est pas une fatalité, mais impose des contraintes de puissance sur vos éclairages LED.
- Les matériaux nobles comme le laiton ou le zamak agissent comme une cage de Faraday, bloquant le signal radio et exigeant des solutions d’intégration spécifiques.
Recommandation : Avant tout achat, auditez l’existant : mesurez vos boîtes, identifiez la présence du neutre et le matériau de vos plaques pour choisir une solution d’intégration chirurgicale et non une simple installation.
Vous avez investi dans des interrupteurs haut de gamme. Des plaques en laiton brossé, en verre ou en bois qui signent votre décoration. L’idée de les remplacer par des équivalents en plastique, aussi « intelligents » soient-ils, est un crève-cœur. Pourtant, le confort de la commande vocale ou de l’extinction centralisée vous fait de l’œil. C’est le dilemme du propriétaire soucieux de son esthétique : comment concilier le patrimoine électrique et l’innovation domotique ?
La réponse habituelle consiste à lister des marques de micromodules, ces petits boîtiers magiques à cacher derrière l’interrupteur. On compare les protocoles Zigbee, Z-Wave ou Wi-Fi, on parle de la nécessité ou non d’un fil neutre. Mais ces discussions omettent 90% du problème. En tant qu’intégrateur, mon travail ne commence pas avec le catalogue du fabricant, mais avec un tournevis et un mètre. Car la clé d’une domotique réussie et invisible ne réside pas dans le module lui-même, mais dans sa capacité à s’effacer complètement dans les contraintes physiques de votre installation.
Cet article n’est pas un comparatif de produits. C’est un guide de chantier, une plongée dans les défis réels que l’on ne voit qu’une fois l’interrupteur démonté. Nous allons aborder les problèmes de profondeur, de câblage, de matériaux et de sécurité que les tutoriels survolent. L’objectif n’est pas de vous vendre une solution, mais de vous donner la grille de lecture d’un professionnel pour que l’intelligence s’intègre à votre décor sans jamais le trahir. Il s’agit de préserver l’âme de vos interrupteurs, tout en leur greffant un cerveau.
Pour naviguer à travers les défis techniques et les solutions ingénieuses, cet article est structuré pour vous guider pas à pas, du problème le plus courant aux cas les plus spécifiques. Explorez les différentes facettes de l’intégration domotique invisible.
Sommaire : Le guide de l’intégration domotique invisible pour interrupteurs de caractère
- Pourquoi 80% des installations échouent à cause de boîtes de 40mm trop étroites ?
- Comment installer un micromodule sans tirer de fil neutre supplémentaire dans les gaines ?
- Relais On/Off ou Variateur : quel module choisir pour ne pas faire scintiller vos LED ?
- Le risque d’incendie des modules bas de gamme coincés dans l’isolant
- Comment installer un module derrière un interrupteur en laiton sans perdre le signal ?
- Comment installer un module variateur derrière l’interrupteur dans une installation électrique ancienne ?
- Comment passer les gaines domotiques dans une maison ancienne sans saigner tous les murs ?
- Comment installer des variateurs sur vos éclairages LED existants sans scintillement ?
Pourquoi 80% des installations échouent à cause de boîtes de 40mm trop étroites ?
Le premier contact avec la réalité de l’intégration domotique n’est pas logiciel, il est physique. Vous avez votre micromodule, prêt à être installé. Vous démontez votre bel interrupteur Legrand Céliane ou Arnould, et le couperet tombe : la boîte d’encastrement dans le mur fait 40mm de profondeur. C’est la norme dans de nombreuses constructions, mais c’est un véritable cauchemar pour y loger à la fois l’interrupteur, le module, les connecteurs rapides de type Wago et les fils rigides de 1.5mm² ou 2.5mm². Tenter de forcer l’ensemble est la recette parfaite pour un court-circuit, un endommagement du module ou une surchauffe dangereuse. C’est la cause la plus fréquente d’abandon de projet.
Face à cette contrainte physique majeure, plusieurs stratégies existent, avec des compromis variables. Le choix dépendra de la nature de vos murs (placo, brique) et de votre tolérance aux travaux. Il est illusoire de penser qu’un module, même « extra-plat », résoudra toujours le problème. L’espace est tridimensionnel, et l’empilement des composants est souvent le vrai souci. La solution la plus élégante consiste souvent à repenser le contenant, et non seulement le contenu.
Pour y voir plus clair, voici une comparaison des solutions possibles face à une boîte de 40mm, présentée dans une analyse comparative. Elle met en lumière les avantages et les inconvénients de chaque approche pour vous aider à prendre une décision éclairée.
| Solution | Avantages | Inconvénients | Coût |
|---|---|---|---|
| Micromodules extra-plats | Installation directe possible | Choix limité, fonctionnalités réduites | 40-60€ |
| Technique du dépotage | Utilise l’espace au plafond | Accès compliqué pour maintenance | 0€ (main d’œuvre) |
| Boîte avec poche BLM | Solution optimale, installation facile | Remplacement de la boîte nécessaire | 3€ la boîte |
| Remplacement par boîte 50mm | Espace suffisant garanti | Travaux de maçonnerie parfois nécessaires | 5-10€ + main d’œuvre |
La solution la plus professionnelle est souvent le remplacement de la boîte existante par une boîte de 50mm ou, de manière plus ingénieuse, par un modèle intégrant une poche déportée (comme le boîtier BLM). Cette dernière, conforme RT2012, offre une cavité dédiée au module, assurant une installation propre, sécurisée et pérenne sans forcer sur les composants. C’est un petit travail qui garantit une grande tranquillité d’esprit.
Comment installer un micromodule sans tirer de fil neutre supplémentaire dans les gaines ?
Le deuxième obstacle majeur est électrique : le fameux fil neutre. Dans de nombreuses installations, notamment les plus anciennes, l’interrupteur ne coupe que la phase (le fil qui amène le courant, souvent rouge ou marron). Le neutre (le fil de retour, toujours bleu) va directement à l’ampoule. Or, la plupart des micromodules ont besoin d’une alimentation permanente pour fonctionner, ce qui requiert phase et neutre. Découvrir son absence dans la boîte d’encastrement est une déception courante. Heureusement, deux familles de solutions existent : utiliser des modules « sans neutre » ou trouver un neutre à proximité.
Les modules sans neutre semblent être la solution magique. Ils s’alimentent en faisant passer un très faible courant à travers l’ampoule, même lorsqu’elle est éteinte. Cependant, cette magie a ses limites. Ce courant résiduel peut être suffisant pour faire « flasher » ou faiblement scintiller les ampoules LED très basse consommation. De plus, ces modules ont souvent une puissance de charge minimale requise. Par exemple, la documentation technique de Schneider Electric Wiser précise une charge de 10W à 100W minimum pour les LED, en dessous de laquelle un compensateur (bypass) à installer aux bornes de l’ampoule devient obligatoire.
L’alternative, plus robuste, est l’approche de l’électricien : la « chasse au neutre ». Plutôt que de tirer une nouvelle gaine depuis le tableau (ce qui est le contraire d’une intégration discrète), il s’agit de repérer le point de l’installation le plus proche où un neutre est disponible. Très souvent, il s’agit de la boîte de dérivation située dans le plafond, au-dessus du point lumineux. Dans ce cas, la stratégie change : le micromodule ne sera pas installé derrière l’interrupteur, mais directement dans le boîtier du luminaire (ou son DCL), où phase, neutre et retour de l’interrupteur sont tous présents. L’interrupteur mural continue de fonctionner normalement, mais il pilote désormais le module à distance.

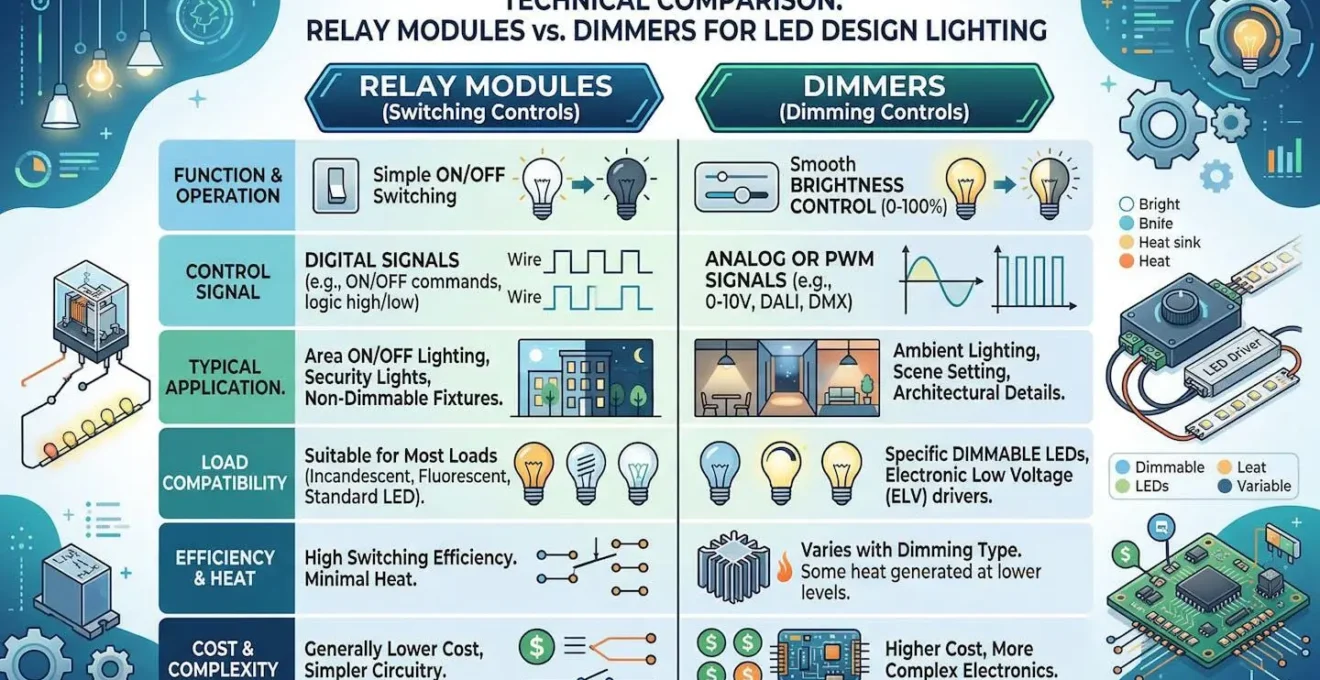

Relais On/Off ou Variateur : quel module choisir pour ne pas faire scintiller vos LED ?
Une fois les contraintes de place et de câblage résolues, la question de la fonctionnalité se pose. Voulez-vous un simple allumage/extinction (module relais On/Off) ou la possibilité de moduler l’intensité lumineuse (module variateur) ? Le choix n’est pas anodin, surtout avec des éclairages LED. Un module relais est simple et robuste : il agit comme un interrupteur commandable. Il est parfait pour tout type de charge, y compris les appareils non lumineux. Un module variateur est plus complexe et doit être choisi avec soin pour éviter le fléau du scintillement (flickering).
Le scintillement des LED avec un variateur provient souvent d’une incompatibilité entre la technologie du module et le driver de l’ampoule. Il existe deux grands types de variation : à découpage de début de phase (« leading edge ») et à découpage de fin de phase (« trailing edge »). Le premier est adapté aux anciennes ampoules à incandescence (charges résistives), tandis que le second est spécifiquement conçu pour les charges électroniques complexes des ampoules LED et transformateurs électroniques, offrant une variation plus douce et stable. Choisir un module « trailing edge » est donc une quasi-obligation pour un résultat parfait avec des LED modernes.
Même avec le bon module, un réglage fin est parfois nécessaire. La plupart des applications domotiques de qualité permettent de calibrer la plage de variation. En effet, de nombreuses ampoules LED deviennent instables en dessous de 10-15% de leur puissance. Régler le niveau de luminosité minimale dans l’application à 20% au lieu de 0% élimine radicalement les problèmes de scintillement à bas régime. De même, brider le maximum à 95% peut parfois améliorer la durée de vie du couple module/ampoule. Ce n’est pas un défaut, mais une calibration, un ajustement fin qui fait la différence entre une installation « qui marche » et une installation parfaite.
Le risque d’incendie des modules bas de gamme coincés dans l’isolant
L’obsession de la miniaturisation et du bas prix a conduit à l’émergence de nombreux micromodules de qualité douteuse. Or, un module domotique est un appareil électrique actif 24/7, qui chauffe, et qui est souvent confiné dans un espace minuscule, parfois en contact direct avec des matériaux inflammables comme l’isolant. Ignorer les normes de sécurité pour économiser quelques euros est une prise de risque inacceptable. Le premier réflexe doit être de ne choisir que des produits de marques reconnues, portant un marquage CE authentique et mentionnant des protections contre la surchauffe et les surcharges.
Un principe fondamental de sécurité électrique, souvent ignoré, est le « derating » ou déclassement thermique. Un composant électronique voit sa capacité à dissiper la chaleur et donc à gérer la puissance diminuer drastiquement lorsqu’il est confiné. Comme le rappelle la documentation technique de fabricants sérieux, il est essentiel de comprendre qu’un module est testé dans des conditions idéales.
Un module certifié pour 10A en air libre ne supportera que 4A ou 5A une fois confiné dans une boîte isolée.
– Documentation technique micromodules, Blog Domadoo – Installation sécurisée des micromodules
Cela signifie qu’il ne faut jamais utiliser un module à sa capacité maximale nominale s’il est installé dans une boîte d’encastrement standard. Une règle de pouce est d’appliquer un coefficient de sécurité de 50% : si vous devez piloter une charge de 8A, choisissez un module capable de supporter 16A. De plus, le contact direct avec l’isolant (particulièrement les isolants organiques comme la ouate de cellulose) est à proscrire. L’utilisation d’une boîte étanche avec poche dédiée (type BLM) prend ici tout son sens, en créant une bulle d’air autour du module.
Votre plan d’action sécurité pour une installation dans l’isolant
- Vérifier la présence du marquage CE et des protections thermiques visibles sur le module.
- Appliquer un derating de 50% : un module 10A ne doit pas être utilisé pour plus de 5A en espace confiné.
- Installer le module dans une boîte avec poche dédiée pour éviter le contact direct avec l’isolant.
- Privilégier les environnements avec des isolants minéraux (laine de verre/roche) plutôt qu’organiques.
- Contrôler la température de l’interrupteur au toucher les premiers jours après l’installation. Une chaleur excessive est un signal d’alarme.

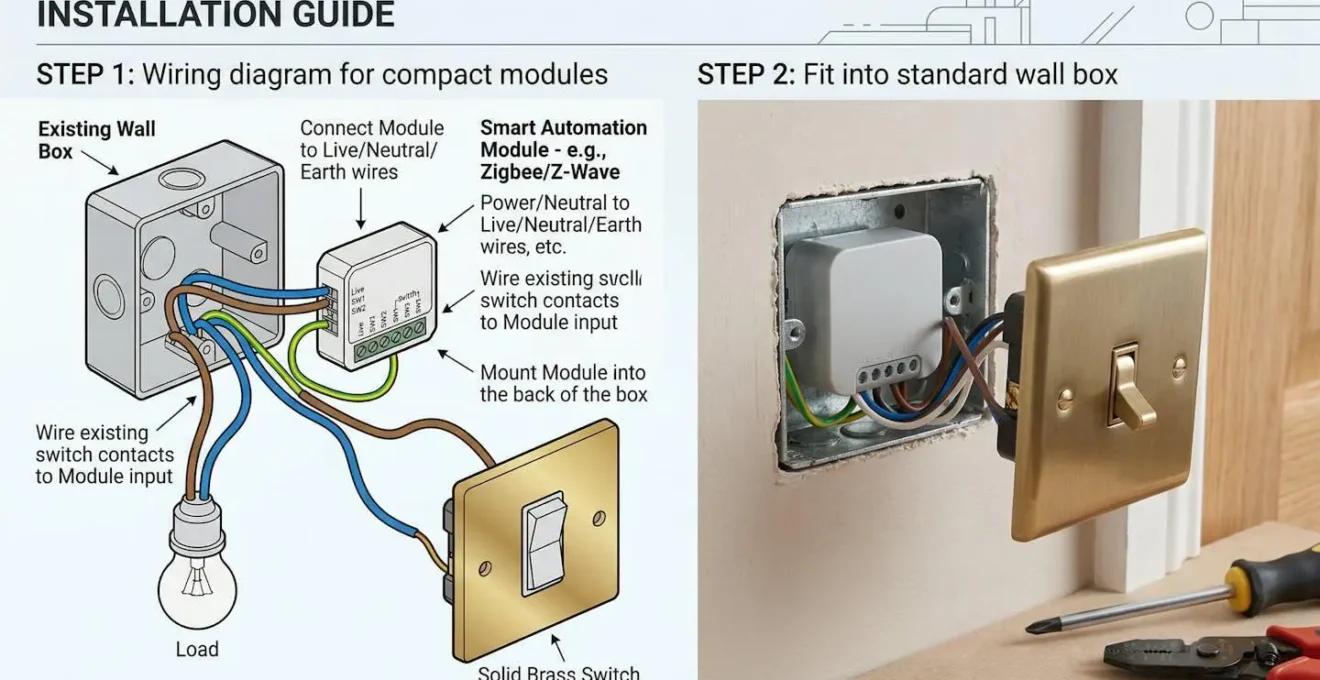

Comment installer un module derrière un interrupteur en laiton sans perdre le signal ?
Vous avez résolu le problème de la place, du neutre et de la sécurité. Mais votre magnifique interrupteur en laiton massif ou en zamak (un alliage de zinc et d’aluminium) vous réserve une dernière surprise : une fois le module installé derrière, plus rien ne répond. Vous venez de vous heurter à l’effet de cage de Faraday. Les matériaux métalliques, surtout denses et épais, sont extrêmement efficaces pour bloquer les ondes radio des protocoles domotiques (Zigbee, Z-Wave, Wi-Fi). La plaque de finition agit comme un bouclier, isolant le micromodule du reste de votre réseau.
L’atténuation du signal est considérable et varie fortement selon le matériau. Alors que le plastique ou le verre sont quasi transparents aux ondes, les métaux ont un impact dévastateur. Le tableau ci-dessous, inspiré de retours d’expérience sur des forums spécialisés, hiérarchise l’impact des matériaux courants sur la transmission radio. Cette analyse est cruciale pour anticiper les problèmes avant même l’installation.
| Matériau | Atténuation du signal | Compatibilité radio | Solution recommandée |
|---|---|---|---|
| Laiton massif/Zamak | -20 à -30 dB | Catastrophique | Déporter le module ou utiliser répéteur très proche |
| Acier/Aluminium brossé | -15 à -20 dB | Très mauvaise | Protocole maillé obligatoire |
| Plastique/Verre | -3 à -5 dB | Bonne | Installation standard possible |
| Porcelaine/Bois | -1 à -3 dB | Excellente | Aucune contrainte |
Étude de cas : L’énigme de la boîte aux lettres connectée
Sur le forum Jeedom, un utilisateur raconte son expérience avec un capteur Z-Wave dans sa boîte aux lettres métallique. Même avec un répéteur de signal à moins de 10 mètres, le capteur devenait injoignable une fois la porte fermée, comme le confirme une discussion détaillée sur le sujet. Le simple fait de placer le module à l’intérieur de la cage métallique suffisait à bloquer toute communication. La solution a été de déporter le capteur dans un petit boîtier en plastique adjacent. C’est la même logique à appliquer pour un interrupteur : si la plaque est métallique, le module doit être installé ailleurs (boîte de dérivation, plafond) ou un autre appareil du réseau maillé (une prise connectée, par exemple) doit être placé à très faible distance (moins de 2-3 mètres) pour servir de relais direct.
Comment installer un module variateur derrière l’interrupteur dans une installation électrique ancienne ?
Intervenir sur une installation électrique datant des années 50, 60 ou 70 demande des précautions décuplées. Le patrimoine électrique a son charme, mais aussi ses dangers : fils avec isolant en tissu, absence de prise de terre, sections de câbles sous-dimensionnées, boîtes de dérivation scellées dans le plâtre… Avant même de penser à la domotique, un diagnostic de sécurité par un professionnel est impératif. Installer un module électronique sur un circuit défaillant, c’est mettre le feu aux poudres.
Un passionné de domotique, dans un témoignage, racontait avoir consacré plus de 60 heures à l’installation dans sa maison ancienne. Il met en lumière une règle d’or : la simplicité. « L’importance de rester sur un système homogène et de ne pas multiplier les marques et protocoles » est capitale pour la stabilité. Pour les installations les plus critiques, sans terre et avec des fils en tissu, il recommande de ne pas intervenir soi-même et de « privilégier les modules sans neutre pour éviter de tirer de nouveaux câbles », minimisant ainsi les interventions sur un circuit fragile.
Une fois la sécurité du circuit validée (résistance de la terre inférieure à 100 ohms, section de fil de 1,5mm² minimum pour l’éclairage), l’installation d’un module variateur suit la même logique que pour une installation moderne, mais avec une attention particulière à la configuration. Les anciens interrupteurs sont souvent des modèles à bascule stables. Pour qu’ils fonctionnent correctement avec un module, ce dernier doit être configuré en mode « interrupteur » et non « bouton poussoir ». Cette option, disponible dans les paramètres de tous les bons modules, leur permet de changer d’état (On/Off) à chaque basculement de l’interrupteur, préservant ainsi le geste et l’ergonomie d’origine.
Comment passer les gaines domotiques dans une maison ancienne sans saigner tous les murs ?
Cette question, bien que légitime, repose sur un malentendu fondamental. L’un des arguments de vente majeurs des micromodules et des technologies sans fil est précisément d’éviter cela. Comme le résume parfaitement un expert sur un forum spécialisé, « le but des micromodules est précisément de ne PAS passer de gaines ». L’intelligence est décentralisée : elle est ajoutée localement, au point de commande (interrupteur) ou au point d’usage (luminaire), en utilisant le câblage existant. Vouloir tirer de nouvelles gaines pour un fil pilote ou un bus domotique est une approche datée, réservée aux constructions neuves ou aux rénovations très lourdes.
L’idée est de faire preuve d’ingéniosité avec l’existant. La « chasse au neutre » décrite précédemment en est un parfait exemple. Mais il existe d’autres astuces « chirurgicales » : réutiliser des gaines devenues obsolètes (ancienne sonnette, prise téléphone PTT), faire courir discrètement un fil derrière une plinthe ou une corniche. Ces solutions sont des patchs, des exceptions pour des cas complexes. La règle générale reste l’utilisation du câblage en place.
Et si le câblage existant est vraiment un casse-tête insoluble (par exemple, un va-et-vient complexe sur lequel il est impossible de repiquer une alimentation) ? C’est là que la domotique sans fil prend tout son sens. Il est possible d’installer un module relais directement au niveau du luminaire, alimenté en permanence, et de remplacer l’interrupteur mural par un modèle nomade sans fil et sans pile. Des technologies comme EnOcean permettent de créer des interrupteurs plats, alimentés par l’énergie mécanique de la pression du doigt, que l’on peut coller au mur. L’aspect est bluffant, et l’installation ne demande aucun travaux. C’est la solution de dernier recours qui préserve l’intégrité des murs anciens.
À retenir
- Le plus grand défi de l’intégration domotique est physique (profondeur des boîtes) et non technologique.
- Un module « sans neutre » n’est pas une solution miracle et impose des contraintes de charge minimale sur les LED pour éviter le scintillement.
- La sécurité est primordiale : ne jamais utiliser un module à 100% de sa capacité nominale dans un espace confiné et isolé.
Comment installer des variateurs sur vos éclairages LED existants sans scintillement ?
Vous avez tout bien fait : module variateur de qualité, compatible LED « trailing edge », installation propre. Pourtant, vos spots scintillent ou refusent de s’éteindre complètement. Le coupable n’est alors probablement pas le module, mais l’incompatibilité entre ce dernier et le driver de vos ampoules ou spots LED. C’est un problème particulièrement fréquent avec les spots « no-name » ou lors du remplacement d’anciennes ampoules halogènes 12V par des LED sans changer le transformateur.
Pour en avoir le cœur net, la méthode de diagnostic la plus simple est celle du test par référence. Achetez une seule ampoule LED dimmable de grande marque (Philips, Osram). Testez votre module avec cette ampoule « étalon » en montage volant, hors du mur. Si tout fonctionne parfaitement, le problème vient de vos ampoules actuelles. Si le scintillement persiste même avec l’ampoule de référence, le problème est plus profond (module défectueux, problème sur la ligne électrique).
Le cas le plus épineux concerne les anciens spots halogènes 12V. Leurs transformateurs ferromagnétiques (lourds et bobinés) sont totalement inadaptés à la variation des LED et provoquent à coup sûr scintillement et bourdonnement. Il est impératif de les remplacer par un driver LED spécifique, dimmable en tension constante. De même, certains circuits de spots LED sont alimentés par un unique driver « courant constant » non dimmable. Tenter d’y brancher un variateur est non seulement inefficace, mais risque de détruire le driver. Dans ce cas, la seule solution est un module relais On/Off.
Questions fréquentes sur la variation des LED en domotique
Comment éliminer le scintillement à basse luminosité ?
Configurez la plage de variation dans l’application du module en réglant le minimum à 10-20% et le maximum à 90-95%. Cette calibration élimine les zones problématiques où le driver LED devient instable.
Quelle est la différence entre leading edge et trailing edge ?
Le leading edge (début de phase) convient aux charges résistives classiques. Le trailing edge (fin de phase) est conçu pour les charges électroniques comme les LED et transformateurs électroniques, offrant une variation plus douce.
Vous possédez maintenant la grille d’analyse d’un professionnel pour aborder la domotisation de vos interrupteurs design. L’approche n’est plus de se demander « quel module acheter ? », mais « quelles sont les contraintes de mon bâti et comment les contourner avec ingéniosité ? ». C’est en maîtrisant ces détails que la technologie parvient à s’effacer pour ne laisser que le confort et l’élégance. Pour mettre en pratique ces conseils, l’étape suivante consiste à réaliser un audit précis de votre propre installation.
